Παλαιότερα για τον υπολογισμό ομβρίων καμπυλών χρησιμοποιούσαμε το ελεύθερο λογισμικό Hydrognomon και χρονοσειρές κλιματικών δεδομένων. Με βάση τη μεθοδολογία και τα shapefiles που δόθηκαν από το ΥΠΕΝ από τα σχέδια διαχείρισης κινδύνων πλημμύρας (δείτε εδώ):
1. Μετατρέψαμε τα πολύγωνα από shapefile (shp) σε κατάλληλη μορφή (geojson) για εμφάνιση σε online χάρτη (Openstreetmaps). Η μετατροπή είναι σχετικά εύκολη με το ελεύθερο qgis.

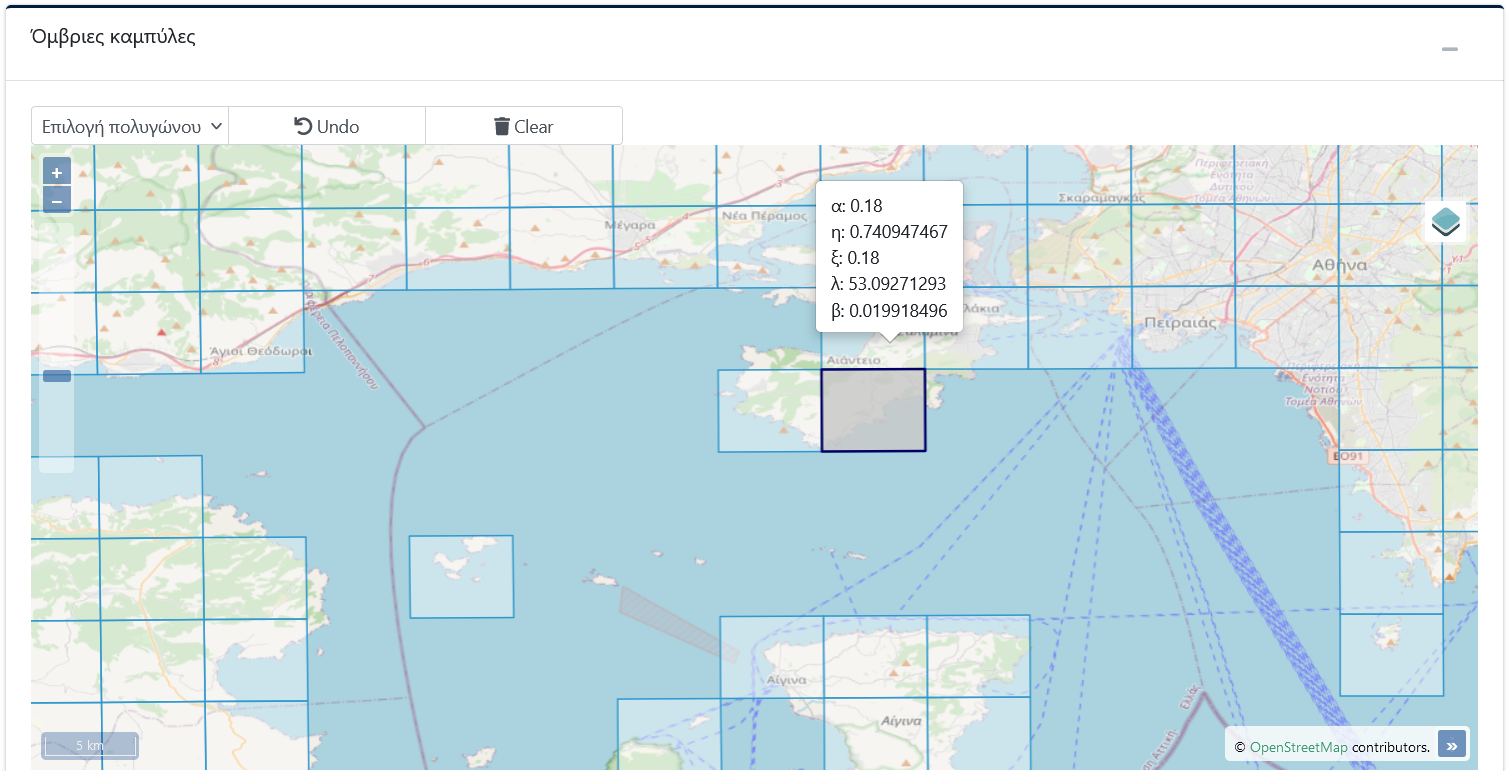

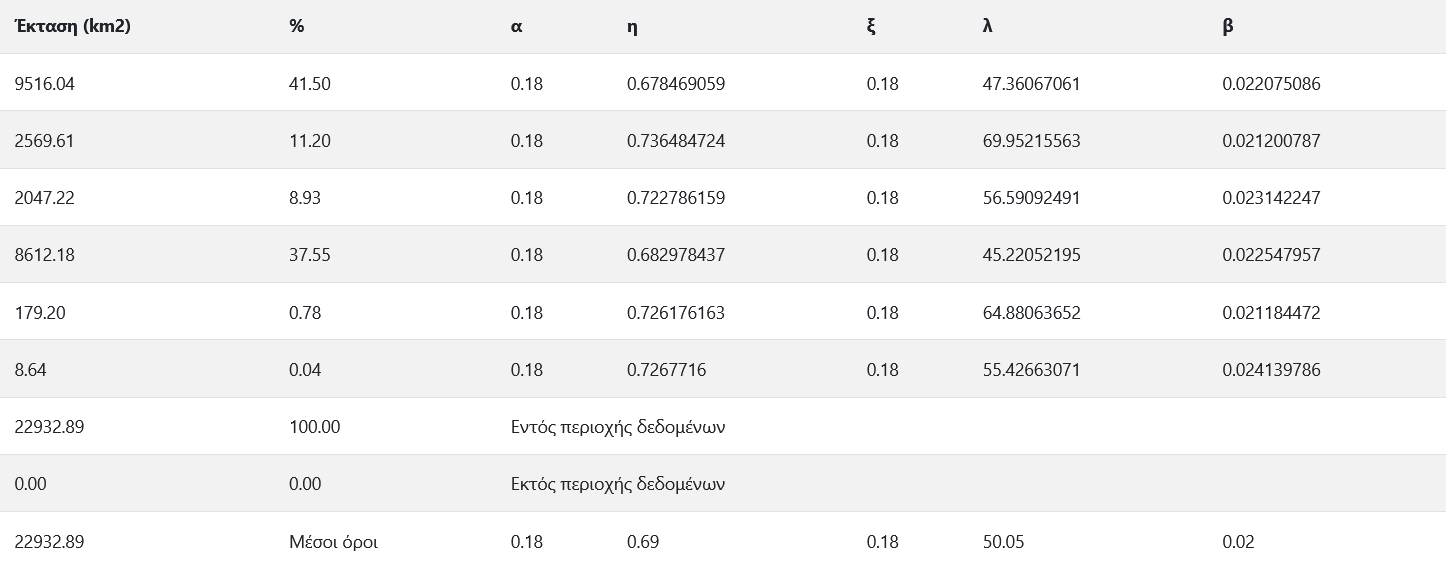

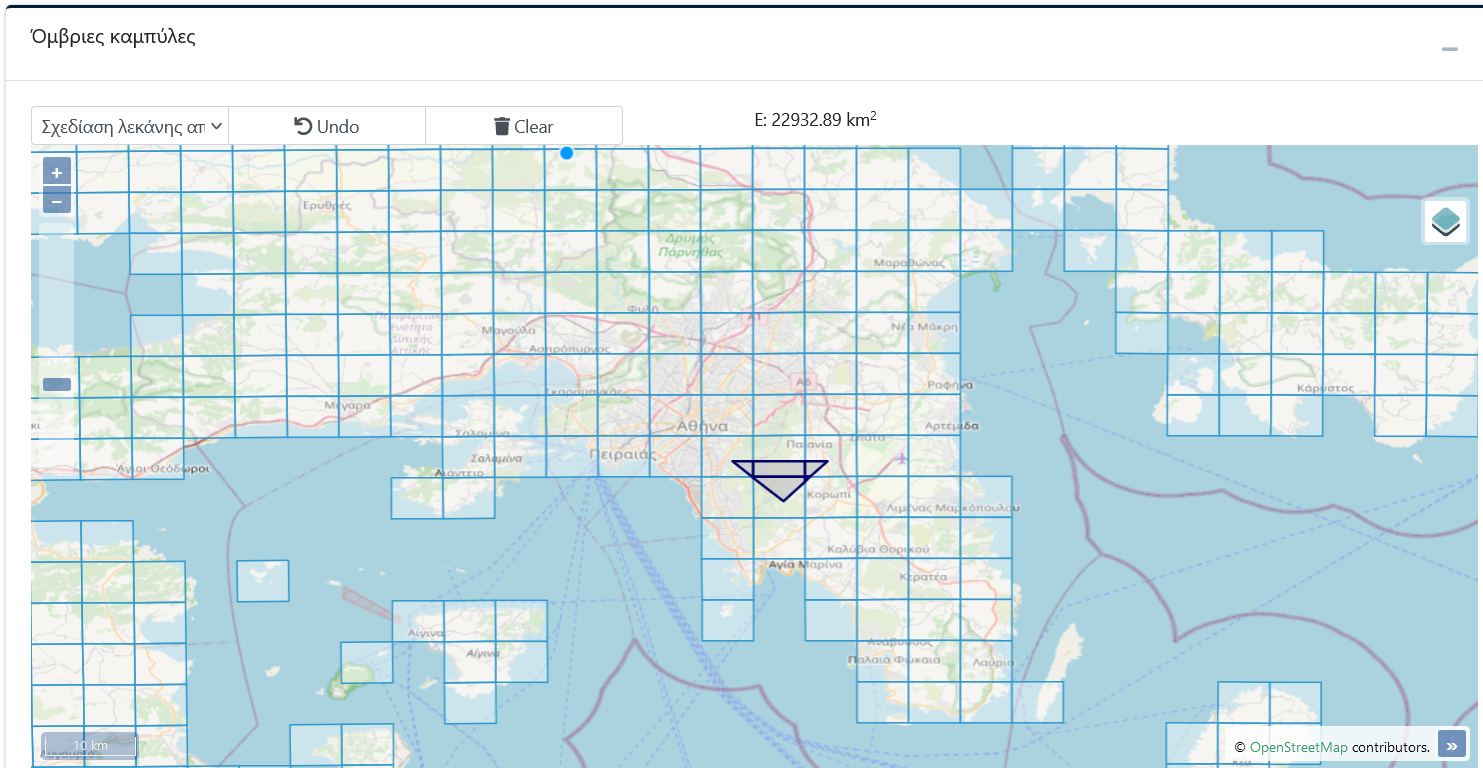

2. Με χρήση της javascript σχεδιάζουμε πολύγωνο που τέμνει τα πολύγωνα με τις παραμέτρους α,η,ξ,λ,β των ομβρίων καμπυλών και για κάθε ένα από αυτά υπολογίζεται η έκταση και το % του πολυγώνου που ανήκει σε κάθε περιοχή. Για τη γεωχωρική ανάλυση χρησιμοποιούμε την επίσης ελεύθερη turfjs.

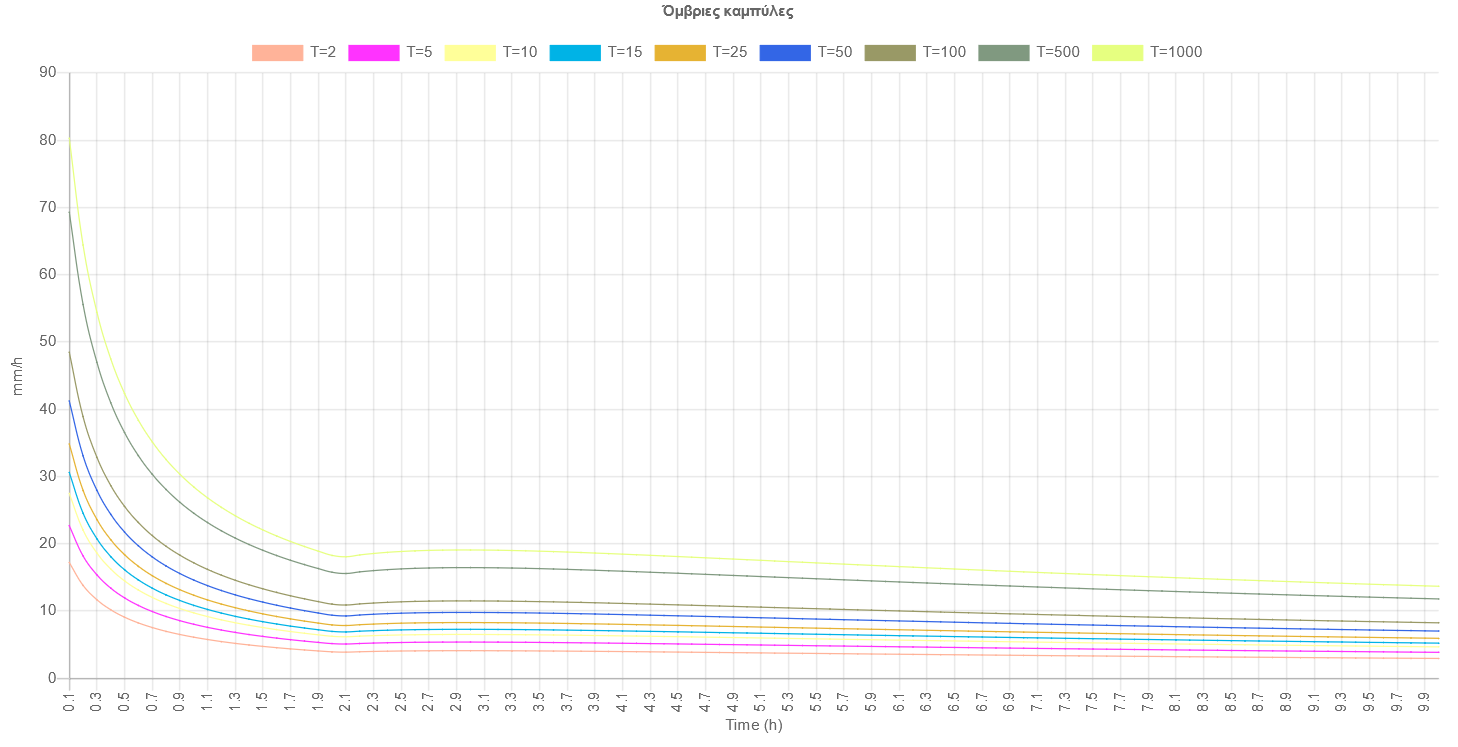

3. Από τα δεδομένα αυτά και με βάση τη μεθοδολογία που δίνεται σχεδιάζουμε στην επίσης ελεύθερη chart.js τις όμβριες καμπύλες:
Δείτε τον υπολογισμό ΕΔΩ.
