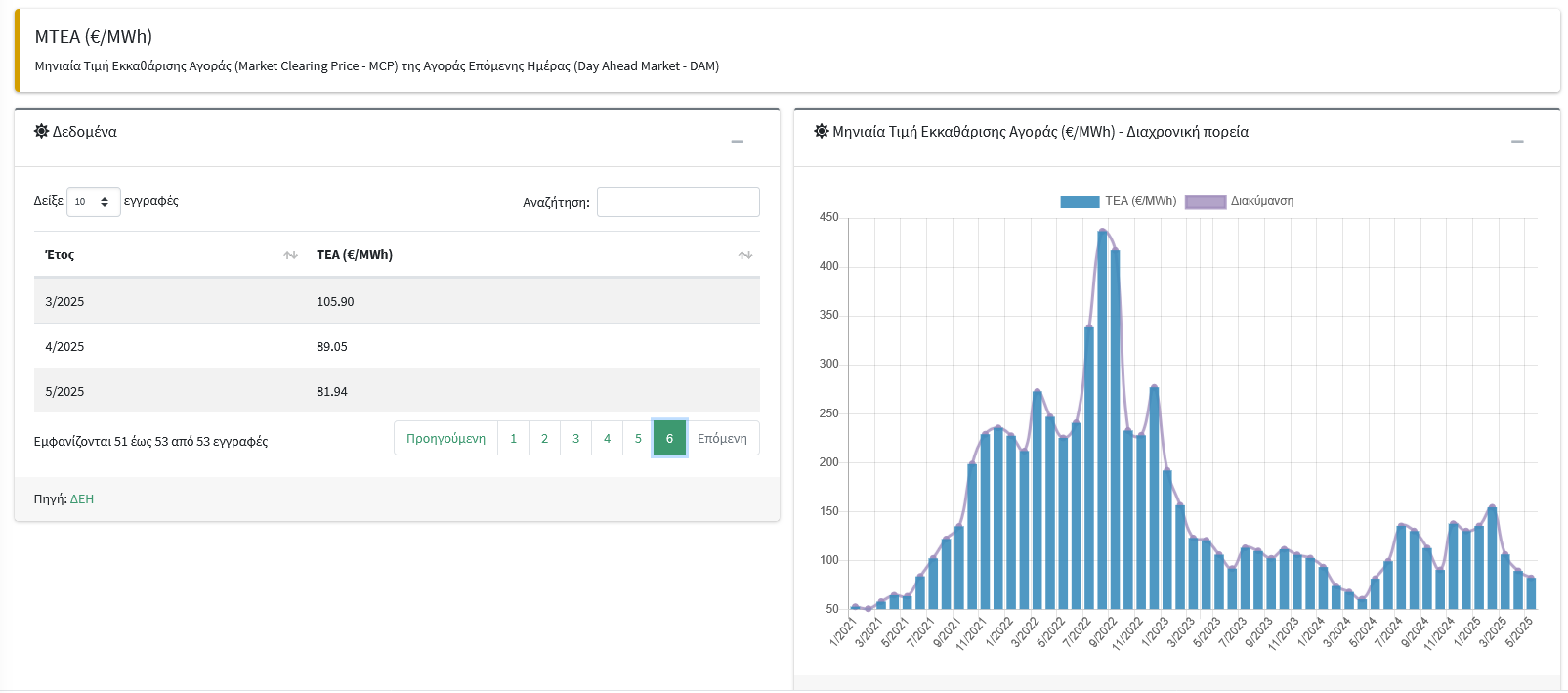

Στον παρακάτω συνδεσμο παρατίθεται η διαχερονική πορεία της μηνιαίας τιμής εκκαθάρισης αγορας (ΜΤΕΑ) της αγοράς επόμενης μέρας όπως δίνεται από τον όμιλο ΔΕΗ (πηγή).

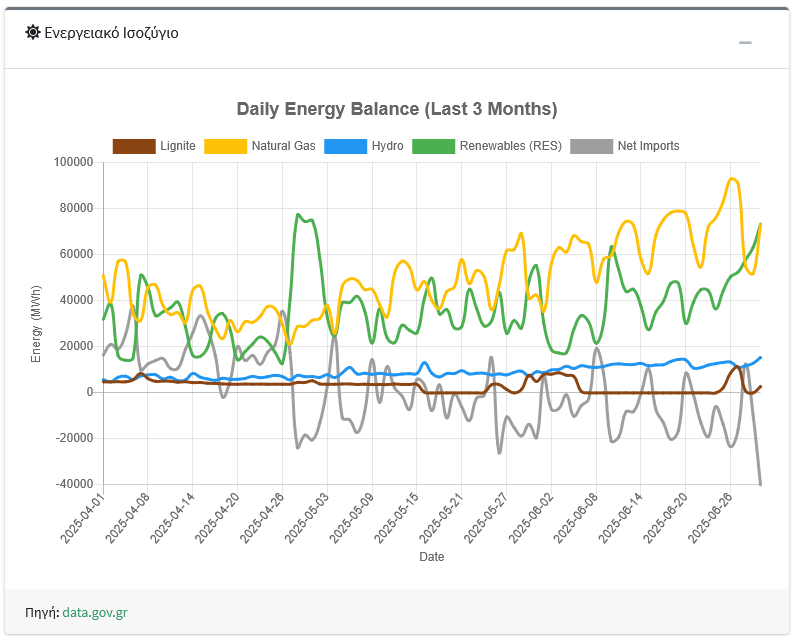

Παράλληλα δίνονται διαγράμματα για το μίγμα - ισοζυγίου ενέργειας (δεδομένα opendata.gov.gr

Δείτε τα δεδομένα ΕΔΩ.

Σε διαβούλευση βρισκόταν η ΤΟΤΕΕ-20701-6 - Βιοκλιματικός σχεδιασμός στον ελλαδικό χώρο στον ιστόχωρο του ΤΕΕ. Με βάση την ΤΟΤΕΕ-20701-1/2017 υπολογίζουμε σκιάσεις από εμπόδια στον ορίζοντα, οριζόντια σε προβόλους ή πλευρικά. Επίσης συνεκτιμώνται εμπόδια από τέντες (μόνο για θερινή περίοδο) ή περσίδες.

Στη νότια όψη του κτιρίου εφαρμόζονται σχεδόν πάντα παθητικά ηλιακά συστήματα με ανοίγματα τα οποία συνεισφέρουν τους χειμερινούς μήνες με άμεσα ηλιακά κέρδη στο ακίνητο (ΕΝ13790 και αναμένεται η αναθεώρηση με βάση το ΕΝ52016). Το καλοκαίρι σε λειτουργία ψύξης των συστημάτων το ακίνητο πρέπει να προστατευτεί από την ηλιακή ακτινοβολία που δέχεται. Σημαντικό ρόλο εδώ παίζει η σκίαση ενώ εφαρμόζονται συστήματα σκίασης σταθερά (πρόβολοι, πέργολες) ή κινητά (τέντες). Η θέση, ο προσανατολισμός και η μορφολογία της γύρω περιοχής επίσης επηρρεάζουν την ηλιακή ακτινοβολία που δέχεται το κτίριο.

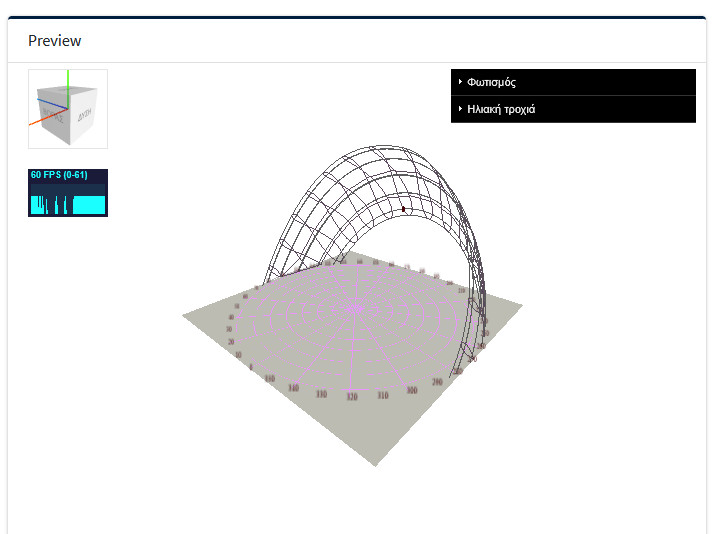

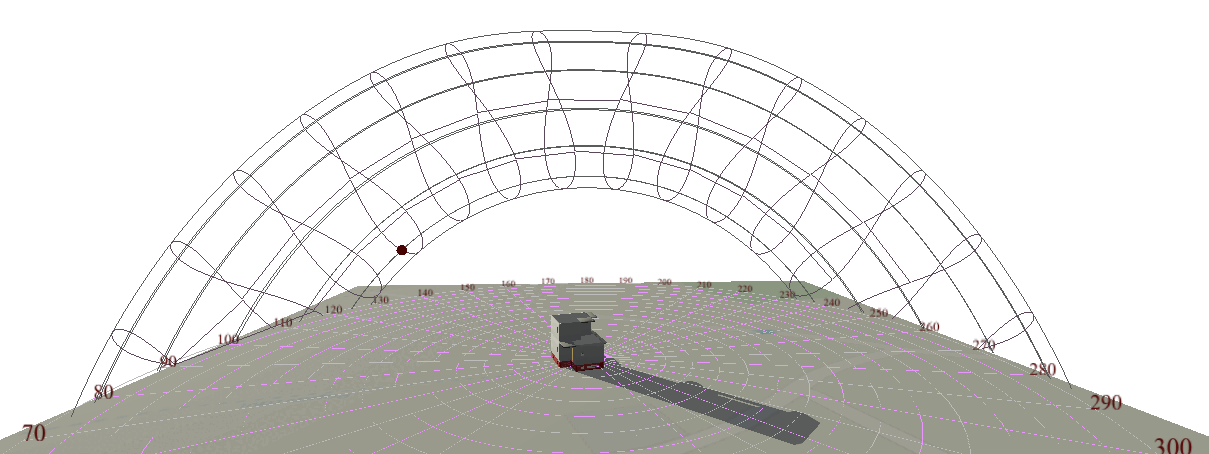

Για να κατανοήσουμε καλύτερα το φαινόμενο φτιάξαμε μια τρισδιάστατη προβολή του χώρου εγκατάστασης του κτιρίου. Στο υπόβαθρο (plane δαπέδου) βάλαμε το χάρτη OSM (αυτόματη προσαρμογή του χάρτη στο επίπεδo) ενώ στη νότια όψη σχεδιάσαμε την ηλιακή τροχιά:

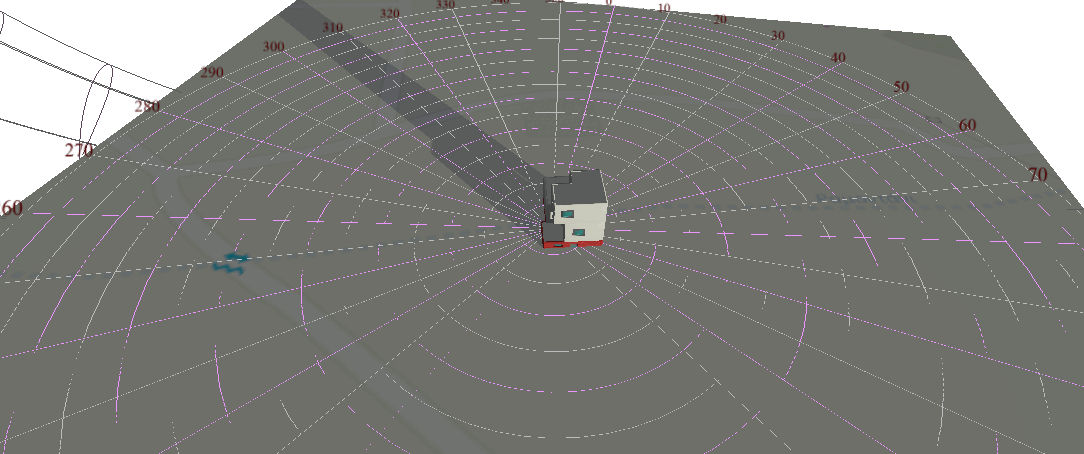

Έπειτα σχεδιάσαμε το κτίριο με τη three.js με βάση τα επίπεδα, τον προσανατολισμό των δομικών στοιχείων και τη σειρά που εμφανίζονται στην κάτοψη (δεξιόστροφα). Από εκεί και πέρα με απλά loop για την ώρα ως προς τη θέση του ήλιου (χρήση της luxon.js και της suncalc.js) μπορούμε να κατανοήσουμε καλύτερα το φαινόμενο στην πορεία της μέρα για διάφορες περιόδους. Tη χειμερινή (εκεί που η θέση του ήλιου είναι χαμηλότερα) και τη θερινή (εκεί που η θέση του ήλιου είναι ψηλότερα).

Χρησιμοποιούμε σχεδιαστικά εργαλεία συνεχώς. Όμως σε κάποιες περιπτώσεις υπάρχει η ανάγκη αποτύπωσης επί τόπου (on-site) ή η γρήγορη αποτύπωση μιας κατασκευής. Ξεκινήσαμε να σχεδιάζουμε μια ολοκληρωμένη εφαρμογή στο browser

Επιλέγεται η θέση σε χάρτη ενώ μετά θα μπορούμε να εισάγουμε επίπεδα/ορόφους, θερμικές ζώνες και χρήσεις και διακριτούς χώρους. Σε κάθε επίπεδο θα μπορεί να προστεθούν εξωτερικές και εσωτερικές τοιχοποιίες και εισάγουμε ανοίγματα πάνω σε αυτές.

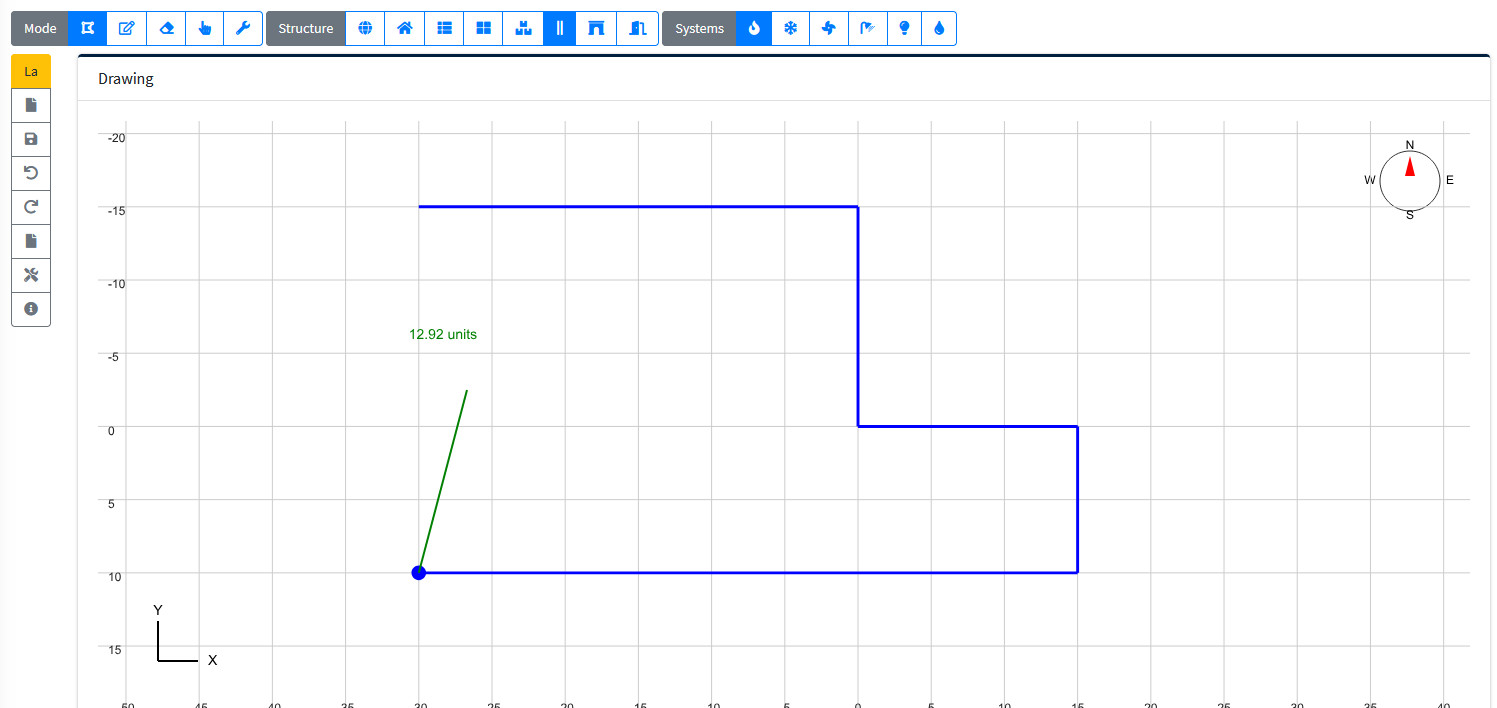

Όλα αυτά πριν λίγα χρόνια ήταν εξαιρετικά δύσκολα στο browser. Με τη χρήση 2 ελεύθερων βιβλιοθηκών σε ΜΙΤ άδεια μπορούμε να σχεδιάζουμε σε διστιάστατο κάναβο:

Παράλληλα μπορούμε να επιθεωρούμε το κτίριο στην τρισδιάστατη μορφή του έχοντας πλήρη εικόνα της κατάστασής του.

Ενώ τα διάφορα εργαλεία μας δίνουν τη δυνατότητα να εργαστούμε δενδροειδώς στο κτίριο από τα πιο απλά του στοιχεία (τοίχους, ανοίγματα) έως τα πιο σύνθετα (ολόκληρες ζώνες ή ορόφους):

Εν αναμονή μιας πειραματικής έκδοσης. ΕΔΩ μια πειραματική έκδοση.

Στα τελευταία προγράμματα εξοικονόμησης (Εξοικονομώ 2021, 2023, ανακαινίζω, 2025) είδαμε να περιλαμβάνεται η παρέμβαση του smarthome. Η παρέμβαση έπρεπε να περιλαμβάνει κατ' ελάχιστο κεντρικό ελεγκτή, να υπάρχει δυνατότητα απομακρυσμένου ελέγχου, παρακολούθησης και να υπάρχουν δυνατότητες παρέμβασης ώστε να μπορεί να ρυθμίζει τα φορτία θέρμανσης/ψύξης ή/και λοιπά φορτία. Ας δούμε ποια η σημαντική αξία αυτής της παρέμβασης.

Τα smarthome με κεντρικό ελεγκτή έχουν τη δυνατότητα καταγραφής καταναλώσεων. Αυτό το κάνουν αναλόγως που βρίσκεται ο μετρητής είτε συνολικά στην κατοικία (μετρητής ράγας), είτε μεμονωμένα ανά φορτίο (μετρητές τοποθετημένοι στον εξοπλισμό). Παράλληλα παρουσιάζουν τα αποτελέσματα:

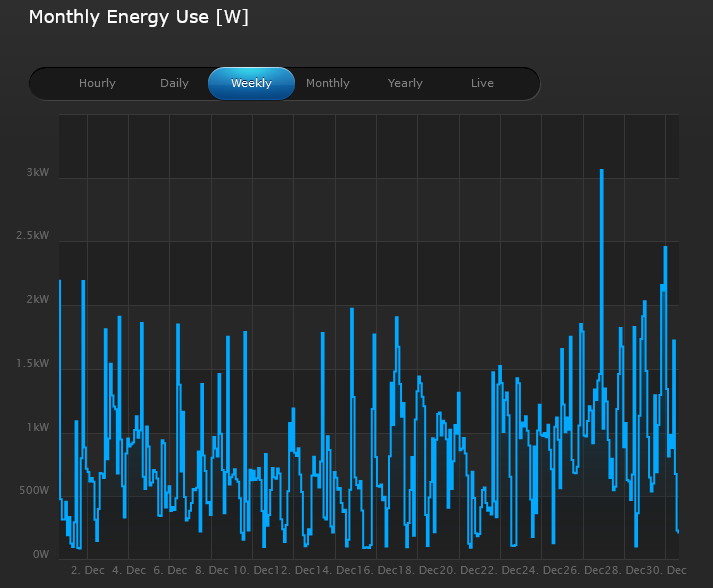

Είτε σε μορφή διαγράμματος:

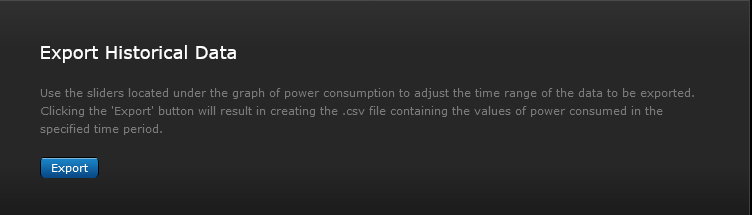

Είτε δίνουν τη δυνατότητα εξαγωγής σε αρχεία κειμένου (συνήθως csv) για πρόσθετη επεξεργασία:

Με αντιπαραβολή δεδομένων εξ. θερμοκρασίας και καταναλώσεων (ειδικά αν υπάρχουν διακριτά για το σύστημα θέρμανσης - ψύξης και για τις λοιπές καταναλώσεις της κατοικίας) μπορούμε να εξάγουμε χρήσιμα συμπεράσματα για την κατανάλωση που αφορούσε στη θέρμανση και ψύξη του ακινήτου στις περιόδους (χειμερινή/θερινή) του έτους.

Στο διάγραμμα εμφανίζεται η πτωτική τάση της εξωτερικής θερμοκρασίας για τους μήνες Οκτώβριο έως Δεκέμβριο 2024 στην περιοχή του Άργους. Καθώς είναι δύσκολη η εύρεση στοιχείων ωριαίας θερμοκρασίας το smarthome μπορεί να παρακολουθεί με σχετικά απλή διάταξη και την εξ. θερμοκρασία σε ωριαίο βήμα. Αυτή την πτωτική τάση της θερμοκρασίας την αντιπαραβάλαμε με την αυξητική τάση της κατανάλωσης για το ίδιο διάστημα:

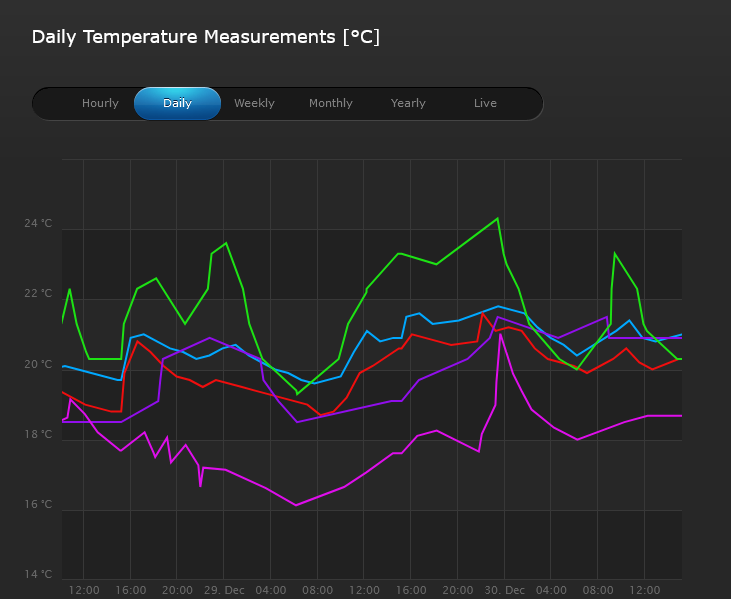

Το ίδιο σύστημα μπορεί να παρακολουθεί την εσωτερική θερμοκρασία στο ακίνητο σε ωριαία βάση ανά διακριτό χώρο και να λαμβάνει αποφάσεις με βάση εντολές. Κάτι τέτοιο είναι πολύ χρήσιμο στην περίπτωση που εφαρμόζεται θερμοστατικός έλεγχος σε επίπεδο δωματίου (πχ αντλία θερμότητας με θερμοστατικές βαλβίδες).

Με το εν λόγω σύστημα μπορεί να γίνει:

• πραγματική αποτίμηση της εξοικονόμησης που επετεύχθη στο ακίνητο
• να ληφθούν αποφάσεις για πρόσθετες παρεμβάσεις που ενδεχομένως απαιτούνται στο μέλλον
• να λαμβάνονται αποφάσεις για την ορθολογική χρήση ενέργειας στο ακίνητο με βάση τις συνθήκες που επικρατούν.
